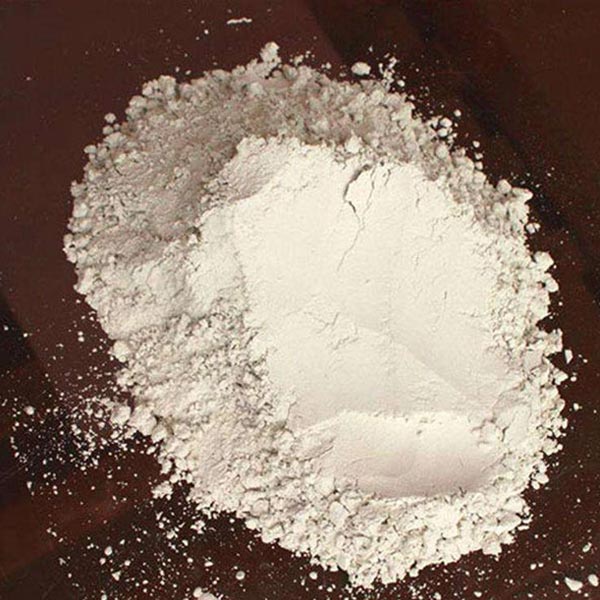

氧化鈣粉末作為基礎(chǔ)建筑材料，憑借其粘結(jié)性、穩(wěn)定性和環(huán)保特性，在傳統(tǒng)與現(xiàn)代建筑中均發(fā)揮關(guān)鍵作用。其主要應(yīng)用領(lǐng)域包括砂漿改性、土壤固化、工業(yè)廢料處理等，近年更在綠色建材研發(fā)中顯現(xiàn)創(chuàng)新價值。

　　在傳統(tǒng)建筑工藝中，氧化鈣粉末是石灰砂漿的核心成分。與水泥相比，石灰砂漿透氣性優(yōu)異(透氣系數(shù)達(dá)0.8m/s)，能有效調(diào)節(jié)墻體濕度，尤其適用于歷史建筑修復(fù)。福建土樓修繕工程采用"三合土"配方(氧化鈣：黏土：砂=1:2:4)，經(jīng)碳化反應(yīng)后抗壓強(qiáng)度提升至15MPa，且保持原有呼吸特性�，F(xiàn)代應(yīng)用中，氧化鈣常與水泥復(fù)配，占比10-20%可改善砂漿和易性，減少收縮裂縫達(dá)40%。

　　在土體加固領(lǐng)域，氧化鈣粉末通過離子交換實現(xiàn)軟土改良。長三角地區(qū)高速公路建設(shè)中，摻入6-8%氧化鈣可使淤泥質(zhì)土承載力從80kPa提升至150kPa，且固化時間縮短50%。研究將納米級氧化鈣(粒徑<100nm)用于沙漠砂固化，7天強(qiáng)度即可達(dá)傳統(tǒng)方法的3倍，為荒漠基建提供新方案。

　　環(huán)保應(yīng)用中，氧化鈣粉末展現(xiàn)出多重價值：其一，鋼廠礦渣與10%氧化鈣混合研磨，可生產(chǎn)出活性指數(shù)達(dá)90%的低碳膠凝材料;其二，在建筑垃圾再生骨料清洗環(huán)節(jié)，氧化鈣漿液能中和酸性污染物，使廢水pH值穩(wěn)定在6-8區(qū)間。2024年歐盟批準(zhǔn)的"鈣循環(huán)"技術(shù)，利用氧化鈣捕集燒結(jié)過程中的CO?，每噸建材可實現(xiàn)碳封存0.3噸。

　　需注意，氧化鈣使用存在活性控制難題。采用陳化工藝(濕度90%環(huán)境下養(yǎng)護(hù)72小時)可使消解率超95%，避免后期膨脹破壞。未來發(fā)展方向包括：開發(fā)低熱型氧化鈣用于大體積混凝土，探索與工業(yè)副產(chǎn)物(如磷石膏)的協(xié)同利用等，持續(xù)推動建筑材料低碳化進(jìn)程。
